衡翼纖維混凝土抗彎韌性試驗機用于測定超高性能混凝土的抗彎強度、彎曲韌性指數和彎曲韌性比。

衡翼纖維混凝土抗彎韌性試驗機重要功能: 用于混凝土軸向抗拉試驗力、軸向抗拉強度、極限拉伸值、抗拉彈性模量力學性能的實驗測試及研究。高延性纖維混凝土抗壓強度試驗機適用于高延性混凝土等效抗壓強度和等效抗壓韌性的測定。

衡翼纖維混凝土抗彎韌性試驗機操作步驟：

1.應采用伺服式萬能試驗機或帶有彎曲試驗臺的伺服式壓力試驗機，示值相對誤差不應大于1% ，試驗時的*荷載應在

量程的 20 % 一80 % 范圍內。

2.試驗機應 自帶或后配加載分配梁，分配梁中點應設有輥軸，在試件標距三分點處應設有兩個加壓萬向輥軸，輥軸可以滾

動或前后 (垂直于試件軸線方向) 自由傾斜，滾軸直徑應為30m m ~ 50 m m 。

3.與試 件 接 觸 的兩 個 輥 軸 鉸支 座 ，輥軸 弧 形 直 徑 應 為3om m 一50 m m ，支座長度應比試件寬度長 10 m m ，其中一個支座為固定鉸，另一個支座為萬向滾動鉸，該支座能夠滾動并前后

(垂直與試件軸線方向) 自由傾斜。

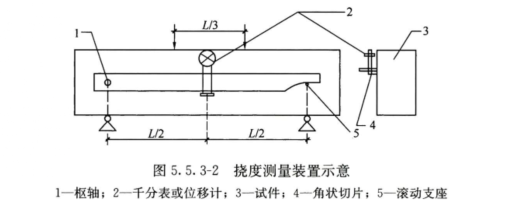

4.撓度測量裝置 (圖 5.5.3一2)應包括型鋼或鋁材制作的橫梁、固定橫梁于試件側面的螺栓、固定測量撓度儀表的螺栓以及粘貼于試件側面中點的測量觸點板。撓度測試系統應包括電阻位移計或 LV DT 位移計及配套的電測信號放大儀器，量程不應小于5m m ，精度不應低于0.001m m 。

5.荷載測試儀器可采用試驗的荷載測試系統或附加的荷載測試系統，包括荷載傳感器及配套的電測信號放大儀器，荷載測

試系統的量程應與試驗要求的量程相匹配，精度不應低于1% 。

6.測試數據采集應連續 自動完成，可通過模數轉換器與計算機連接，由程序控制，采樣頻率不宜低于10 kH z。

衡翼纖維混凝土抗彎韌性試驗機同時也廣泛適用于金屬合金、非金屬材料試樣的拉伸、壓縮、彎曲、剪切、剝離、撕裂等試驗，以及些產品的特殊試驗。可靠性高，并且容易操作，同時滿足GB、ISO、JIS、ASTM、DIN等多種標準要求，并可根據用戶需求編輯試驗軟件，定制試驗附具，是各類產品和材料制造商、高等院校、科研單位和各產品質量監督部門的精密儀器。

衡翼纖維混凝土抗彎韌性試驗機可拓展：膠粘劑拉伸剪切夾具，塑料樣條拉伸夾具，壓裂試驗夾具，三點四點彎曲夾具，壓縮夾具，彈模專用夾具，摩擦系數夾具等。

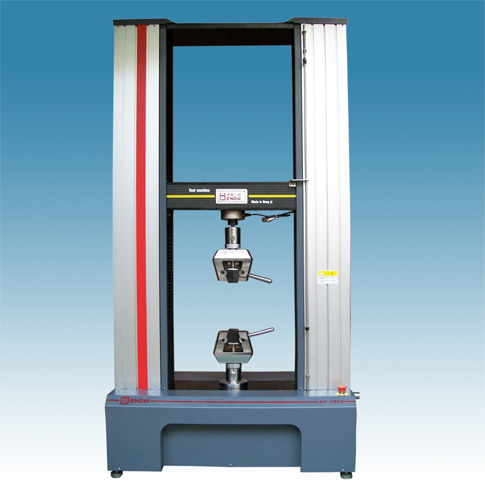

衡翼混凝土伺服式萬能試驗機 超高性能混凝土抗彎強度及彎曲韌性試驗機 彎曲韌性試驗機主要技術參數

1. 產品規格： HY-10080(龍門式）

2． 精度等級： 0.5級(以內）

3． 額定負荷： 100KN（可配多只）

4． 有效測力范圍：0.1/100-99.999%;

5． 試驗力分辨率，以大負荷±500000碼；內外不分檔，且全程分辨率不變。

6． 有效試驗寬度：600mm（可根據樣品加寬）

7． 有效試驗空間：800mm（可根據樣品加高）

8． 試驗速度:：0.001~500mm/min(任意調)

9. 速度精度：示值的±0.5%以內；

10．位移測量精度：示值的±0.5%以內；

11．變形測量精度：示值的±0.5%以內；

12．應力控速率范圍： 0.005%～6％FS/S

13．應力控速率精度： 速率＜0.05％FS/S時，為設定值的±1%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；

14．應變控速率范圍： 0.002%～6％FS/S

15．應變控速率精度： 速率＜0.05％FS/S時，為設定值的±2%以內；速率≥0.05％FS/S時，為設定值的±0.5%以內；

16. 恒力/位移/變形測量范圍：0.5％～100FS

17．恒力/位移/變形測量精度：設定值＜10％FS時, 為設定值的±1%以內； 設定值≥10％FS時, 為設定值的±0.1%以內；

18．試臺升降裝置：快/慢兩種速度控制，可點動；

19．試臺安全裝置：電子限位保護

20．試臺返回：手動可以以高速度返回試驗初始位置，自動可在試驗結束后自動返回；

21．試驗定時間自動停車,試驗定變形自動停車,試驗定負荷自動停車

22．超載保護：超過以負荷10%時自動保護；

23. 自動診斷功能，定時對測量系統、驅動系統進行過載、過壓、過流、超負荷等檢查，出現異常情況立即進行保護

24．電源功率： 2000W

25．主機重量： 1250kg

26. 電源電壓: 220V（單相）

27. 主機尺寸：1000*680*2200mm
